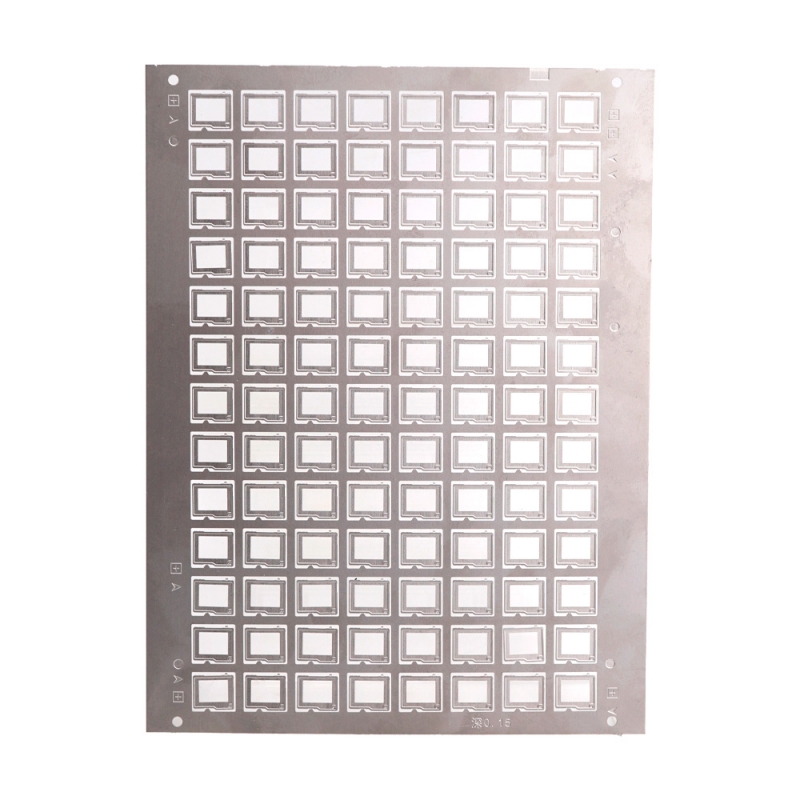

摄像头模组支架

摄像头模组支架是用于固定和精准定位摄像头镜片、传感器等核心光学元件的微型金属结构件,确保光路对齐和模组稳定性

摄像头模组支架
产品描述

摄像头模组支架是用于固定和精准定位摄像头镜片、传感器等核心光学元件的微型金属结构件,确保光路对齐和模组稳定性


产品特性:

-需实现双面对位蚀刻,偏差不能超过±0.05mm,易出现偏移问题。
           -定位孔加工精度要求±0.02mm。
           -切割线条为环绕型且极细,普通激光切割易产生烧边,影响产品外观和性能。

           应对加工优势:
           -每台激光切割机配备视觉定位,定位精度可以达到±0.01~0.02mm
           -切割效果顺直,无毛刺,节点小
           -精密激光切批量加工精度可以稳定在±0.02mm以内

           适用场景:
         消费电子领域:智能手机、无人机等对高清拍摄

产品参数
激光平均输出功率20W
激光器的激光波长1064 nm±5nm
光束质量M2<2
激光重复频率27-62KHz
最大雕刻范围56mm×56mm(使用标配镜头)
激光雕刻深度≤0.4mm
最大激光雕刻速度7000mm/s
激光雕刻最小线宽0.03mm
重复精度±0.003mm
整机耗电功率≤200W
电池参数14.5Ah  output:25.2V-8A(MAX)
电源适配器Input:220V~0.8A(MAX) 50HZ   output:25.3V~3.5A

整机尺寸

机箱:305mm×305mm×110mm
手柄:250mm×84mm×216mm
整机重量<6KG
