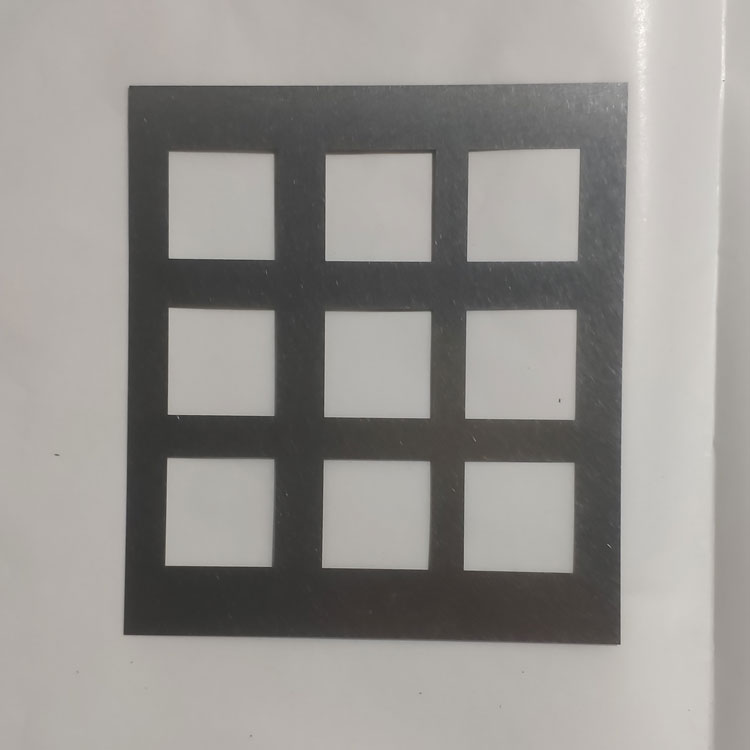

在电机、变压器、电感器等电磁器件里，磁性钢片是核心材料之一。无论是新能源汽车驱动电机的定转子铁芯，还是高频变压器的叠片铁芯，一片片看似普通的薄钢片，切得好不好，直接影响效率、噪音和寿命。

　　很多人只注意到材料牌号、涂层种类，却容易忽略一个关键环节——磁性钢片的精密切割工艺。切割方式不同，可能造成磁性能损失、应力集中、毛刺过大、尺寸偏差，最终让整机性能打折扣。

　　下面就从材料特点、常见切割工艺、精密控制要点以及应用场景几个维度，系统聊聊“磁性钢片精密切割”这件事。

　　一、磁性钢片有什么特点?为什么切割要“精打细算”?

　　磁性钢片多指电工钢片、硅钢片或其他软磁合金薄板，典型特点包括：

　　材料较薄

　　常见厚度从 0.1mm、0.2mm 到 0.5mm 左右不等，高频场合甚至更薄。

　　→ 薄板在切割时更容易产生翘曲、变形和毛刺。

　　对磁性能敏感

　　钢片的矫顽力、损耗、磁导率等指标，很容易受到冷加工硬化、残余应力的影响。

　　→ 过度剪切、拉伸或局部过热，会破坏磁性能。

　　边缘质量要求高

　　电机铁芯多由叠片冲压或切割后叠装而成，边缘毛刺过大、尺寸不均会导致气隙不均匀、噪音上升、损耗增加。

　　→ 精密切割不仅要切得准，还要切得“干净”。

　　因此，磁性钢片的切割不是简单“裁块”，而是要在尺寸精度、边缘质量和磁性能保护三者之间找到平衡。

　　二、磁性钢片的几种常见切割方式

　　不同应用、不同批量、不同复杂度的零件，会选择不同的切割工艺。常见的有：

　　1. 机械剪切与精密裁剪

　　包括传统剪板机、飞剪线、精密纵剪线等方式，适合将大卷钢带裁成条料、片料。

　　优点：效率高、适合大批量直线裁剪;设备成熟，成本相对较低。

　　缺点：若刀具间隙控制不好，容易产生明显毛刺和波浪边;不适合复杂轮廓切割。

　　在电工钢生产中，很多厂家配有纵剪线与横剪线，将钢卷精确分切成不同宽度、长度的条板，为后续冲压或堆叠做准备，这也是“精密切割”的第一环节。

　　2. 冲压模具精密落料

　　对于异形定转子冲片、变压器铁芯片等常规形状，大多采用高速冲床 + 精密模具来一次成形。

　　优点：尺寸稳定、重复精度高，适合大批量生产;

　　缺点：模具开发周期长、成本高，设计不合理时会对材料磁性能造成较大冷作硬化影响。

　　为了减小材料损伤，模具需要：

　　合理设计凹凸模间隙;

　　优化排样方式，减少废料;

　　采用高硬度、高耐磨材料并保持良好锐利度。

　　这类方式严格意义上属于“冲裁”，但在电机和变压器行业，被视为一种高效率、高精度的磁性钢片“切割”工艺。

　　3. 激光精密切割

　　对于试制、小批量或复杂形状的磁性钢片，激光切割越来越常见。

　　优点：无需模具，柔性高;可切复杂图形，适合样机开发、多品种小批量;

　　缺点：激光热影响区可能引入局部应力和组织变化，需要合理控制参数;切边粗糙度和效率较高速冲压略逊。

　　为减小对磁性能的影响，工艺上会注意：

　　控制激光功率和切割速度，减小热影响区;

　　选用适合电工钢的辅助气体(如氮气)以减少氧化;

　　优化路径规划，避免局部过热。

　　4. 线切割、电火花等特殊加工

　　在一些高端磁性材料或厚度较大、形状特殊的零件上，也可能使用线切割、成形磨削、电火花等方式。

　　优点：精度高，可加工形状复杂、硬度高的材料;

　　缺点：效率较低，不适宜大批量;电火花等放电加工方式可能引入表面白层和微裂纹，需要后处理。

　　这些工艺多用于高精度原型件、小批量特殊结构，而非常规大批量生产。

　　三、精密切割的关键控制点：不止是“尺寸”

　　说到“精密”，很多人第一反应是尺寸公差，其实磁性钢片的精密切割至少包括三个维度：

　　1. 尺寸与形位精度

　　外形尺寸公差(长宽、外径、内径等);

　　孔位、槽位的相对位置和同心度;

　　局部形状精度，如齿槽轮廓、转子槽形等。

　　尺寸偏差过大，会导致装配困难、振动与噪音增加、磁路不均引起局部饱和。

　　2. 边缘质量与毛刺控制

　　磁性钢片切边处常见问题：

　　毛刺高度过大，容易刺穿绝缘涂层，造成层间短路;

　　崩边、拉伸纹明显，增加局部损耗;

　　切口不垂直，引起叠片间夹角和缝隙不均。

　　精密切割要求毛刺高度控制在规定范围内，并尽量减少边缘塑性变形区，保证边缘整齐。

　　3. 材料磁性能保持

　　切割本身是一种冷加工或热加工过程，会不可避免地在局部形成应力集中区、位错密集区。如果控制不当：

　　磁导率降低，损耗增加;

　　局部磁性能劣化影响整体铁芯性能。

　　因此，优质工艺会通过：

　　合理选择切割方式;

　　优化切削/剪切/冲裁参数;

　　必要时安排退火等后处理工序，释放应力。

　　四、磁性钢片精密切割工艺中的“细节活”

　　很多人以为设备先进就行，其实真正拉开差距的是细节控制。

　　1. 刀具与模具维护

　　无论是剪切还是冲裁，刀具锋利程度和磨损状况都直接决定毛刺和变形。

　　定期检查刀口磨损和崩角;

　　制定合理的磨刀周期;

　　选择适合电工钢的刀具材料和热处理工艺。

　　2. 材料表面与润滑

　　在冲裁和剪切过程中，适当的润滑可以：

　　降低摩擦，减小模具磨损;

　　减少拉毛和划伤;

　　更好保护绝缘涂层。

　　磁性钢片表面通常有绝缘涂层，润滑剂的选择要兼顾不破坏涂层、不影响后续涂装或叠片粘接。

　　3. 切割热输入控制(激光、线切割等)

　　对于激光切割等热加工方式：

　　通过合理调节激光功率、频率、切割速度控制热影响区宽度;

　　优化路径，避免在小区域内长时间加热;

　　采用合适的冷却和辅助气体。

　　热处理后的磁性材料尤其怕“二次加热破坏组织”，所以这部分要特别谨慎。

　　4. 叠片方向与纹理配合

　　对于具有轧制纹理方向的电工钢，切割时还要考虑：

　　相对于轧制方向，磁路主方向如何排布;

　　冲裁或切割路径是否尽量顺应纹理，以减少磁性能损失。

　　这属于设计与工艺相结合的优化内容，在高端电机制造中尤其重要。

　　五、质量检测与过程监控

　　为了让“精密切割”不是一句口号，需要配套完善的检测与监控手段：

　　尺寸与外观检测

　　利用投影仪、三坐标、影像仪检测轮廓与孔位;

　　用专用毛刺测量工具抽检毛刺高度;

　　目视检查边缘裂纹、崩边、划伤等缺陷。

　　磁性能抽检

　　通过样片做磁性测试，验证切割工艺对损耗、磁导率的影响是否在可接受范围内。

　　过程数据记录与追溯

　　记录每批材料、模具编号、切割设备、工艺参数等;

　　一旦发现质量问题，可以追溯到具体工艺环节，便于问题分析与改进。

　　六、典型应用：从电机到变压器

　　磁性钢片精密切割，与很多终端产品性能紧密相关：

　　电机定转子冲片

　　对尺寸一致性、齿形精度、毛刺高度均有严格要求。精密切割有助于降低电机空载损耗、控制噪音和振动，提升效率。

　　变压器铁芯叠片

　　尤其是高频、高效变压器，对铁芯损耗要求更高。切割边缘质量和应力控制好的铁芯，在同等材料条件下可以获得更低损耗。

　　电感器、磁放大器等磁性组件

　　形状有时较为复杂，可能需要激光精密切割或特殊加工。良好的加工工艺可以保证磁路均匀性和长期稳定性。

　　七、发展趋势：精度更高、损耗更低、柔性更强

　　随着节能标准提高、电机能效等级提升，磁性钢片精密切割也呈现几大趋势：

　　向更薄材料发展

　　薄规格电工钢片应用增多，对切割设备和工艺提出更高要求，如何在更薄材料上控制毛刺和变形是一个重点。

　　智能化与自动化水平提升

　　结合在线监测、自动换模、自动磨刀等技术，实现更稳定的质量与更高的产出。

　　柔性加工与模具成形相结合

　　样机阶段更依赖柔性切割(如激光)，量产阶段采用高速冲压，整个流程在工艺链上更紧密衔接。

　　对磁性能影响更小的工艺探索

　　例如更温和的剪切方式、低应力冲裁技术、切割后精准退火方案等，目标是让材料潜力发挥得更充分
